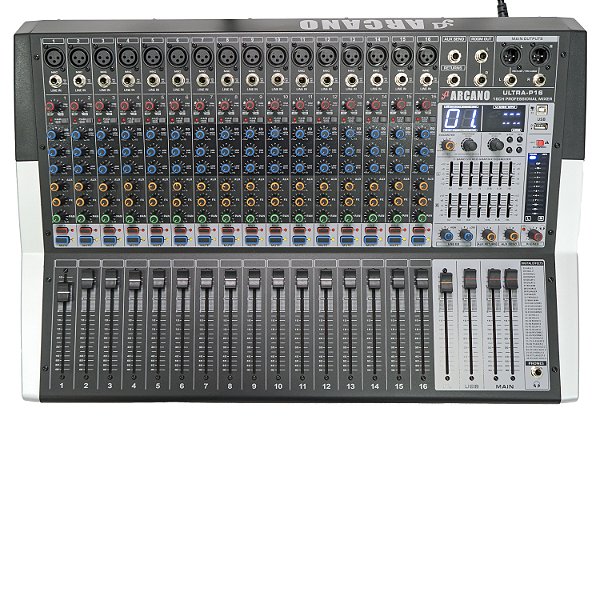

Mesa de som amplificada Arcano Ultra-P16 2000W

ULTRA-P16

Mesa ULTRA-P16 - 16 entradas XLR para microfone; Efeitos 32bits incluindo REVERB e DELAY; Saída principais em XLR (balanceadas); 1 saídas AUXILIAR; 2 Equalizadores gráficos 7 bandas (L e R); Interface USB; gravação no Pendrive e conexão Bluetooth.

Novos recursos:

PHANTOM POWER +48V

SOLO para pré escuta dos canais (PFL)

Interface USB 16bits/48kHz mono



MESA AMPLIFICADA – 2000W RMS (4Ohms)

BI-VOLT – Chave seletora de tensão. Não é bi-volt “automático”.



Classe do amplificador: AB;

Dimensões (L×C×A): 64×43,5×13,5cm;

Peso: 15kg.



INTERFACE DE ÁUDIO USB

Indicada para fazer gravações básicas (1 pista mono) e LIVEs através do PC ou Smartphone.

Compatível com qualquer programa de gravação/DAW

Compatível com qualquer programa de transmissão

Compatível com Windows e Mac (todas as versões).

Compatível com Android usando adaptador OTG

Plug and Play – Não precisa driver, porém compatível com ASIO4ALL.

Não grava em multipista. Não permite gravar os canais em pistas individuais.

Não indicada para gravar pistas subsequentes. Pistas anteriores vão se misturar nas pistas que estão sendo gravadas.



RESOLUÇÃO: 16 BITS

TAXA DE AMOSTRAGEM: 48KHz

Conector USB B ou USB A – Não é possível usar os dois ao mesmo tempo. Apenas uma entrada deve ser utilizada para que a interface de áudio seja reconhecida normalmente.



MODO DE GRAVAÇÃO

Gravação apenas MONO: Todos os canais da mesa formam uma única pista MONO.



MODO REPRODUÇÃO VIA USB

Reprodução Estéreo: A música que vem do computador pelo USB é reproduzida em estéreo



CONEXÃO BLUETOOTH

Reproduza as músicas de seu celular, tablet, notebook, etc. diretamente em sua mesa através da conexão bluetooth. Não é possível enviar o som da mesa para esses dispositivos através do bluetooth, apenas reproduz o som do dispositivo na mesa.

COMO ATIVAR:

- Você pode pressionar e segurar o botão REP por 2 segundos, irá aparecer BT no display da mesa.

- Uma outra forma de ativar o bluetooth é pressionar rapidamente o botão que fica do lado esquerdo do botão REC. Irá aparecer BT no display da mesa.

- Após aparecer BT no display, basta procurar ARCANO na lista de dispositivos bluetooth do seu aparelho. Toque em cima do nome para parear e conectar.

ALCANCE DO BLUETOOTH – Em torno de 10m.  Pode variar para mais ou para menos de acordo com a potência de emissão do dispositivo móvel e da presença de barreiras.

Reprodução do bluetooth: Som estéreo.



GRAVAÇÃO DIRETA NO PENDRIVE

Grave o som da mesa diretamente em seu pendrive.

O seu pendrive precisa estar formatado em FAT32, e é necessário estar com algum arquivo de música mp3 ou wav para ser reconhecido pelo leitor da mesa.

Basta plugar o pendrive e esperar o leitor reconhece-lo. De um toque rápido no botão REC que a gravação irá iniciar, aparecerá REC no display e ficará piscando REC no canto esquerdo, indicando a gravação.

Pressione REC novamente para parar a gravação.

Gravação MONO: Todos os canais formam uma única pista MONO.

Formato: mp3

Qualidade do arquivo: 128kbps



CANAIS E SEUS RECURSOS:

Phantom Power +48V DC para todas as entradas XLR (Não é individual por canal)

16 CANAIS MONO com entradas XLR (MICROFONE/ balanceada) e P10 (LINE/ balanceada)

GANHO em todos os canais

PAD -20dB em todos os canais – Faz uma atenuação de -20dB de ganho no sinal de entrada.
LED CLIP - Indica que o canal está clipando, quando está com o nível de entrada muito alto.
EQUALIZADOR de 3 bandas: Agudo, médio e grave
Vol. AUX – Volume da saída auxiliar AUX (Pré Fader)
PAN – Direciona o som do canal para o lado direito ou esquerdo do master
MUTE – Em todos canais com LED indicador
SOLO (PFL) -  Pré escuta em todos os canais com LED indicador.

NÃO POSSUI INSERT

NÃO POSSUI CANAL ESTÉREO



SAÍDAS, VOLUMES PRINCIPAIS & EQUALIZADOR GRÁFICO:

SAÍDAS PRINCIPAIS:  XLR (balanceada) e P10 (não balanceada);

FONE DE OUVIDO P10 – Saída P10 estéreo com amplificação para fones. Com pré escuta PFL.

ROOM OUT - Saída P10 (não balanceada) para caixas L e R, funcionam em conjunto com a saída de fone.

VOL. PHONE – Volume da saída de fone de ouvido e room out. Não é independente do master.

VOL. MASTER – com deslizantes L e R separados. Controla saídas amplificadas(SPEAKON) e não amplificadas MAIN OUTPUTS (XLR/P10)
VOL. FX - Volume geral do efeito.

VOL. USB – Volume do BLUETOOTH/PENDRIVE/ INTERFACE USB
VOL. AUX RETURN – Volume da entrada RETURN (inserção de efeito externo)

VOL. AUX SEND – Volume geral da saída auxiliar (pré fader)

EQUALIZADOR GRÁFICO 7 BANDAS, equalizadores L e R individuais. Mais detalhes abaixo.



SAÍDA AUXILIAR para monitoramento e efeito externo

AUX SEND - saída auxiliar PRÉ FADER. Saída exclusiva para monitoramento, não precisa desativar o efeito.

Também pode ser utilizada em conjunto com a entrada RETURN para adicionar um efeito externo.



Não permite enviar o efeito para os monitores

Não permite enviar o som do MP3/Bluetooth para os monitores





ENTRADA para EFEITO EXTERNO

RETURN – Entrada para efeito externo. Utilize junto com a saída AUX SEND para adicionar um efeito externo. Mais detalhes abaixo.



DISPLAY E CANAL DO MP3/BLUETOOTH

DISPLAY – Mostra o número da faixa e tempo de reprodução

Botão PROGRAM (PUSH) – Troca de faixa girando para esquerda ou para direita, atua na leitura de pendrive e também na reprodução por BLUETOOH, pausa e inicia a reprodução pressionando-o.

Botão REP – One repete a faixa, Ad0 toca aleatório, All toca todas em ordem sem repetição.

USB EQ - EQUALIZADOR de 2 bandas: Agudo e grave.



NÃO ENVIA O SINAL PARA OS MONITORES (saídas AUXILIARES)

NÃO PERMITE SALTAR PASTAS



PAINEL DE EFEITO

1 processadores de efeito 32 bits com 99 presets de efeitos incluindo: REVERB, DELAY, CHORUS e outras modulações. Só é possível selecionar 1 efeito para toda a mesa.

DISPLAY mostra o número do efeito selecionado.

Botão PROGRAM (PUSH) – Botão giratório permite selecionar os presets de efeito de 1 a 99, girando-o para direita ou esquerda e pressionando para escolher o efeito.

Parameter – Muda a intensidade do efeito.

Deslizante FX – Volume geral do efeito da mesa



SAÍDAS AMPLIFICADAS (SPEAKER OUTPUTS)

Apenas saídas traseiras L e R são amplificadas, e funcionam em conjunto com as saídas principais (MAIN OUTPUTS).

Saída para retorno NÃO AMPLIFICADA.

As saídas amplificadas são do tipo FULLRANGE, possuem uma resposta ampla e com ótimo desempenho nos graves, médios e agudos.

Cada canal amplificado (L e R) possui duas saídas SPEAKON em paralelo.



Conexões em SPEAKON 4 vias – Pode ser montado 1 cabo speakon 4 vias para ligar duas caixas paralelas, ou montar 2 cabos speakon 2 vias para ligar duas caixas paralelas em conexões separadas.

Polaridade do SPEAKON 4 vias: (caixa A) +1 e -1; (caixa B) +2 e -2;



SAÍDAS PARALELAS

Cada lado amplificado (L e R) possuem duas saídas paralelas (2 SPEAKON). Ao ligar uma caixa em cada saída amplificada o valor da impedância irá diminuir pela metade.

Se for utilizar duas caixas em um mesmo lado amplificado da mesa, as caixas deverão possuir impedância de 16Ohms ou 8Ohms.



POTÊNCIA EM RMS

8Ohms – 1400W RMS - 700W RMS por canal (Lado L, Lado R)

4Ohms – 2000W RMS - 1000W RMS por canal (Lado L, Lado R)

2Ohms - Este amplificador não opera com 2Ohms de impedância, pode danificar o equipamento, pois seu projeto não contempla esta forma de trabalho.



CONFIGURAÇÕES SUGERIDAS

2 CAIXAS PASSIVAS de 8Ohms

1 caixa de 8 Ohms no lado L + 1 Caixa de 8 Ohms no lado R



2 CAIXAS PASSIVAS de 4Ohms

1 Caixa de 4 Ohms no lado L + 1 Caixa de 4 Ohms no lado R



4 CAIXAS PASSIVAS todas de 8 Ohms

2 Caixas de 8 Ohms no lado L + 2 Caixas de 8 Ohms no lado R



Não é possível ligar 4 caixas de 4 Ohms uma em cada saída, pois a impedância final será de 2 Ohms. Este amplificador não suporta trabalhar com essa impedância.



O VALOR DA IMPEDÂNCIA FINAL DA CAIXA

A impedância medida na entrada da caixa de som é o que determinará o quanto de potência será ofertada pelo amplificador.

Essa impedância final é resultado das associações formadas pelos alto falantes, por tanto, não é prático se orientar pela impedância individual dos alto falantes, medir a impedância final da associação é o que será determinante.

POTÊNCIA DO AMPLIFICADOR E A CAIXA PASSIVA

Para escolher um amplificador para sua caixa, verifique primeiramente qual é impedância de sua caixa e qual a impedância mínima admitida pelo amplificador.

Para ter um bom rendimento com este amplificador, verifique na especificação do anúncio se na mesma impedância que a sua caixa, o amplificador oferece uma potência semelhante à da sua caixa de som.

Por exemplo, se sua caixa é de 4Ohms e toca 200W RMS, o amplificador deve oferecer em 4 Ohms uma potência semelhante a 200W RMS, isso para que você aproveite a potência RMS do amplificador e da sua caixa simultaneamente.



1 VIA DE MONITORAMENTO/ RETORNO

A ULTRA-P16 possui uma saída auxiliar AUX SEND onde o usuário poderá ligar os retornos de palco. Para liberar o som de um dos canais da mesa para a saída AUX SEND, será necessário aumentar o volume AUX do canal desejado. O volume geral AUX SEND também dever estar aberto.

Não permite enviar o som do pendrive/bluetooth e interface USB para os retornos.

Não permite enviar o efeito para os retornos.



UTILIZAÇÃO DE EFEITOS EXTERNOS (RACK ou PEDAL)

A saída e AUX SEND pode ser utilizada como via para ligar efeitos externos na mesa.

O usuário poderá ligar a input do seu efeito externo na saída AUX SEND, e a output do seu efeito externo na entrada RETURN. Assim toda vez que um dos volumes AUX for aberto em um canal, a mesa irá utilizar o efeito externo.



LIGANDO PAs ATIVAS e AMPLIFICADORES - SAÍDAS PRINCIPAIS “MAIN OUTPUTS”

A ULTRA-P16 disponibiliza saídas principais em conexões XLR balanceadas e P10 não balanceadas.

Com essas saídas o usuário poderá plugar os seus AMPLIFICADORES e PAs ATIVAS através de cabos XLR-XLR/ XLR-P10.



EQUALIZADOR GRÁFICO

A ULTRA-P16 possui dois equalizadores gráficos individuais (L e R) de 7 bandas, para as saídas principais “MAIN OUTPUTS L e R” e também saídas AMPLIFICADAS (L e R).

O usuário poderá aplicar uma equalização em cima de todos os canais simultaneamente com estes equalizadores.



LIGANDO EM INTERFACES DE ÁUDIO

As saídas MAIN OUTs podem ser plugadas nas entradas de uma interface de áudio para fazer uma gravação ou transmissão ao vivo.

A saída AUX também pode ser utilizada, porém a divisão estéreo não será mantida.





BLUETOOTH

Para ativar o bluetooth basta pressionar e segurar o botão REP ou dar um toque rápido no botão ao lado esquerdo do REC, e procurar o dispositivo de áudio ARCANO na lista do bluetooth em seu aparelho e selecioná-la para parear.

Para conectar outro aparelho via bluetooth na mesa, nenhum outro dispositivo pode estar pareado com ela.



Curta distância: Aproximadamente 10 metros, varia de acordo com a potência de emissão do aparelho móvel e a presença de barreiras.





USO EM LIVES E PROGRAMAS DE STREAM (OBS, entre outros)

Para utilizar a interface áudio da mesa como fonte de áudio nas transmissões ao vivo, basta selecionar USB Audio como opção de microfone nas plataformas utilizadas ou em seu programa de stream (ex: OBS)





ECOS EM TRANSMISSÃO AO VIVO com CONVIDADOS VIRTUAIS

Se a plataforma de transmissão ao vivo não tiver cancelamento de eco, repetições podem aparecer para os convidados que estão falando.

Isso ocorre devido ao loopback da interface USB que não pode ser desativado. O áudio que é reproduzido via USB, retorna para a transmissão ao vivo através do canal master.



USO EM REUNIÕES POR VÍDEO

Para utilizar a mesa como fonte de áudio em plataformas de reunião como Skype, Microsoft teams, Zoom Cloud meeting, Google meet, etc. Basta selecionar a USB Audio como opção de microfone.

SOBRE PROGRAMAS DE GRAVAÇÃO/ DAW

Não há restrição para nenhum programa de gravação/DAW, uma vez reconhecida pelo sistema operacional basta selecionar USB Audio como dispositivo de áudio no programa DAW.

Recomenda-se desativar o monitoramento do SOFTWARE durante a gravação, pois poderá gerar um loop, devido ao loopback da interface que não pode ser desativado. O áudio que é reproduzido via USB, retorna para a gravação através do canal master.



GRAVAÇÃO DE FAIXAS SUBSEQUENTES

Não permite monitorar na própria mesa uma faixa já gravada enquanto se grava uma nova faixa. Quando feito desta forma, ocorre uma mistura das duas faixas.

Isso ocorre devido ao loopback da interface USB que não pode ser desativado. O áudio que é reproduzido via USB, retorna para a gravação através do canal master.

Para contornar essa situação pode ser utilizado um outro dispositivo de áudio para escutar a faixa já gravada enquanto se utiliza a mesa apenas para enviar o sinal.



SOBRE O USO COM PLUG-INS DE EFEITO

Não permite tocar ou cantar enquanto se utiliza os plug-ins de efeito, pois acaba misturando em suas saídas de áudio o som limpo que entra nos canais com o som processado pelos plug-ins.

Isso ocorre devido ao monitoramento direto da interface, que não pode ser desativado.

Entretanto, após a faixa gravada é possível adicionar os efeitos sem problemas.



SOBRE MIXAGEM E MASTERIZAÇÃO COM PLUG-INS

Após a faixa já gravada adicionar um plug-in não irá interferir em nenhum processo de monitoramento. Não haverá limitações.



OTG – NEM TODOS OS SMARTPHONES SÃO COMPATÍVEIS COM OTG



Certifique-se de que o seu dispositivo é compatível com OTG. Aplicativos como o USB OTG CHECKER realizam uma análise rápida de compatibilidade.



OTG – ATIVAR DEPURAÇÃO DE USB



Ative a depuração de USB de seu dispositivo, ela é necessária para o dispositivo USB ser alimentado e enviar o áudio. Cada versão do Android possui um caminho para ativar a depuração de USB, procure por tutoriais de acordo com sua versão de Android.



OTG – INCOMPATÍVEL COM APLICATIVOS DE FÁBRICA



Aplicativos instalados de fábrica podem não reconhecer interfaces USB. A interface externa não funcionará no app de câmera e de gravador de áudio instalados de fábrica.



OTG – APLICATIVOS PLAYSTORE – LIVE/TRANSMISSÃO AO VIVO



Teste feito com XIAOMI REDMI NOTE 7 com depuração USB ativada.

Compatível com Streamlabs OBS para celular, transmissões ao vivo.

Compatível com FACEBOOK LITE, INSTAGRAM e outros aplicativos que busquem a fonte externa de áudio.



OTG – DAW para celular

Compatível com qualquer DAW que permitir selecionar interface USB, exemplo: N-TRACK, AUDIO EVOLUTION, BANDLAB.

Desative o monitoramento do APP (software) para não causar loop.



Pode ser usada para GRAVAÇÕES SIMPLES! (1 pista mono)



Não é possível gravar faixas subsequentes!

Não é possível usar com PLUG-INS de efeito!

Não é possível desativar o monitoramento das entradas!

Teste feito com XIAOMI REDMI NOTE 7 com depuração USB ativada.



OTG – Aplicativo de câmera para celular

Para gravação de vídeo com áudio externo da interface de áudio é necessário que o aplicativo de câmera permita selecionar o microfone externo como fontes de áudio ou que busque automaticamente a fonte de áudio externa.



OPENCAMERA – É um dos aplicativos de câmera que permite fazer esta configuração.



OTG – COMO ESCOLHER APLICATIVOS



Certifique-se de que o aplicativo de seu interesse permite selecionar um microfone externo e que este aplicativo reconhece microfones/interfaces USB automaticamente.
