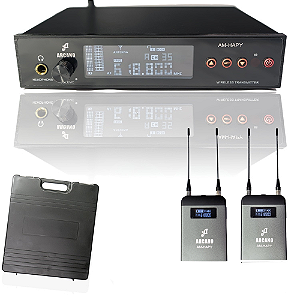

MORPHEUS2 - MICROFONE SEM FIO, COMPOSTO DE BASE RECEPTORA, 2 TRANSMISSORES

MICROFONE SEM FIO ARCANO MORPHEUS-2

Características:
Base com carcaça em metal e painel frontal de plástico;
Bastões com carcaça em metal e compartimento de pilhas em plástico;

Especificações:
Cápsula: Cardióide
Função anti-microfonia
Tecnologia DIGITAL PLL
Tipo de frequência: UHF 614 – 697MHz
Modo de modulação digital: pi/4DQPSK
Sinal/ruído: 90 dB
Resposta de frequência: 50Hz-15KHz
Modo de transmissão: Dados e áudio usando transmissão digital criptografada
Potência de transmissão: < 10dBm
Estabilização de frequência: +- 0.005%
Bateria: 2x pilhas 1.5V

Distância de alcance aproximada: 60m (área livre) - 30m (com barreiras)

*ATENÇÃO*
Este modelo possui um pequeno vazamento de som entre os canais XLR A e B. Mais detalhes abaixo.
USB-C – Entrada USB apenas para alimentação, não transmite áudio.

Frequência disponível

MORPHEUS-2
LADO A: 614 Mhz - 653,9 Mhz
LADO B: 658,0 Mhz - 697,9 Mhz
Variação por canal avançado: 0,100 Mhz
QTD. DE CANAIS: 399 cada lado (A/B)

Recursos do BASTÃO:
Botão ON/OFF – Basta dar um clique simples para ligar e clicar e segurar para desligar – Desligamento suave, sem gerar forte estalo.
Possui MUTE – Com o bastão ligado, basta dar um clique rápido no botão ON/OFF que o bastão fica MUDO. Acionamento muito rápido e silencioso.
MUTE (sinal de ANTENA) – Durante a função MUTE o microfone interrompe o sinal da antena e fica desconectado na base temporariamente, assim que o MUTE é desativado o microfone volta a transmitir.
Indicador de pilha fraca – Apenas pisca o símbolo de bateria vazia no display, não emite nenhum sinal de cor/luz.
Sintonização apenas por infravermelho, não possui sintonização manual.
Não possui função SCAN
Não possui ajuste de potência de antena

Display do BASTÃO:
Display digital com fundo claro e caracteres escuros, possui iluminação forte temporária ao ligar o bastão ou ativar o MUTE.
Display conta com uma iluminação secundária mais fraca e constante para manter legível as informações em ambientes mais escuros.
Frequência - Mostra frequência do canal sintonizado, o número do canal e o grupo do bastão (Bastão 1 ou Bastão 2)
Carga da pilha – Mostra a carga da pilha com 3 níveis de decaimento (3 pontinhos)
IR interno – Receptor de infravermelho para sintonização instalado dentro do painel.
Indicador de Pilha fraca – Apenas pisca o símbolo de bateria vazia, não emite sinal de cor/luz.

ALIMENTAÇÃO DO BASTÃO
Duas pilhas AA
Autonomia aproximada com pilhas Alcalinas: 6 a 8 horas

RECURSOS DA BASE
Ajuste independente de volume dos microfones
Troca de frequência > Variação de 0,100 Mhz para cada canal avançado
Botão SET para sintonização via infravermelho – Clique rápido aciona o infravermelho.
Botão SET para travar/destravar display – Pressione e segure por 10 segundos para travar ou destravar o display.
Botão ANTI FEEDBACK – Ajuda a interromper a microfonia. Não elimina 100% a chance de microfonia, mas não deixa o apito da microfonia ficar por muito tempo. Mais detalhes abaixo.
LED SQUEAK – Indica que o sistema anti microfonia está ativo.
Não possui regulagem de squelch
Não possui função SCAN
Não possui limiter

DISPLAY DA BASE
Display digital com fundo claro e caracteres escuros, possui iluminação constante.
Mostra frequência e número do canal selecionado.
Barra AF mostra o sinal de áudio enviado pelo microfone (oscila de acordo com o volume da voz)
Barra RF mostra a potência de emissão de sinal antena do microfone (oscila de acordo com a distância e posição do microfone)
Pilha – Quando o bastão está sintonizado, mostra o nível de pilha dos microfones em 3 níveis de decaimento (3 pontinhos).
Indicador de pilha fraca – Apenas pisca o símbolo de bateria vazia, não emite nenhum sinal de cor/luz.
MUTE – Quando o MUTE do bastão é acionado a barra RF some indicando que o microfone está desconectado. Não gera ruído ou interferência, se trata de um sistema de MUTE bem silencioso.

SAÍDAS DE ÁUDIO
2 Saídas XLR balanceadas – Saída independente para cada microfone, porém ocorre um pequeno vazamento de som entre os canais A e B devido a uma limitação do projeto. Apesar de ser um vazamento muito baixo.
1 Saída P10 NÃO BALANCEADA – Saída MIX OUT - Os sons dos dois microfones saem misturados, mas o controle de volume ainda é feito individualmente na base.

ANTENA
Conector padrão BNC

ALIMENTAÇÃO DA BASE
1000 mA
12V DC centro positivo
5V DC fonte de pelo menos 1000 mA – USB-C – Entrada USB apenas para alimentação, não transmite áudio.

SISTEMA ANTI FEEDBACK
É importante deixar claro que esta é uma ferramenta auxiliar. Eliminar a microfonia depende de vários fatores como bom posicionamento das caixas, regulagem dos canais de microfones, e principalmente da experiência do operador de som.
Este sistema ajuda diminuir a chance de microfonia, mas não elimina 100% a chance de microfonia. Durante a microfonia ele identifica qual frequência está retroalimento e diminui o ganho desta frequência até os níveis normais, interrompendo ou diminuindo a microfonia. A base não mostra qual a frequência está retroalimentando.
Este sistema atua principalmente nas frequências médias, próximas de 1 kHz sendo capaz de interromper o apito nessas frequências médias.
Em microfonias com frequências acima de 8 kHz seu desempenho é moderado, não chega a interromper a microfonia mas reduz bastante o nível do apito.
Em microfonias de frequências abaixo de 180 Hz, o desempenho deste sistema também é moderado, ajuda a conter o forte zumbido dos graves, mas não interrompe 100%.
