Mesa de som e interface USB Arcano ARC-SLIMIX-7

Código: 3912 Marca:
R$ 649,99 R$ 549,99
até 3x de R$ 183,33 sem juros
ou R$ 522,49 via Pix
Comprar Estoque: Disponível
    • 1x de R$ 549,99 sem juros
    • 2x de R$ 274,99 sem juros
    • 3x de R$ 183,33 sem juros
    • 4x de R$ 152,72
    • 5x de R$ 124,53
    • 6x de R$ 105,81
    • 7x de R$ 92,51
    • 8x de R$ 82,60
    • 9x de R$ 74,95
    • 10x de R$ 68,89
    • 11x de R$ 63,99
    • 12x de R$ 59,96
  • R$ 522,49 Pix
  • R$ 522,49 Boleto Bancário
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

ARC-SLIMIX-7

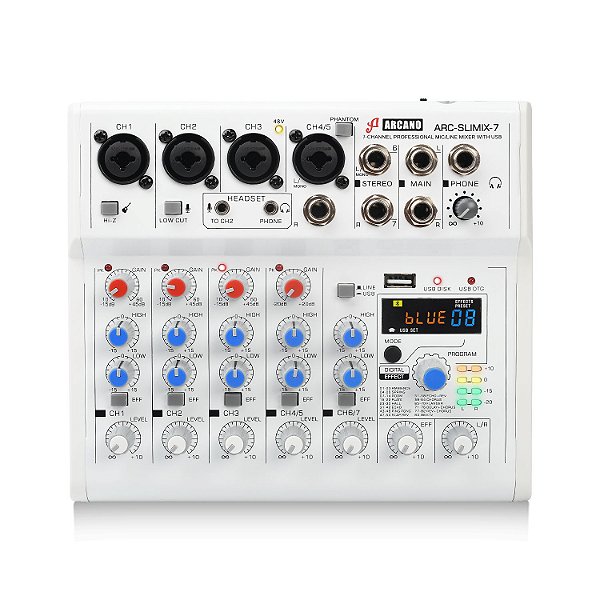

Mesa de som e interface USB ARC-SLIMIX-7 Arcano® 3 canais mono combo XLR, 1 canal estéreo/mono com XLR mono, 1 canal estéreo P10, efeitos 24 bits incluindo REVERB, saídas principais em P10 (não balanceado), gravação no pendrive, bluetooth, interface USB.



NOVAS MODIFICAÇÕES – CHAVE DC/PC

Esta nova chave permite selecionar a entrada USB-C para trabalhar como interface de áudio ou como entrada para fonte externa.



USB-C COMO INTERFACE DE ÁUDIO

Mude a chave DC/PC para a posição PC. Conecte o cabo USB-C na mesa de som e a outra ponta USB direto no computador.
Apenas para o uso no computador, para uso no celular é necessário usar outra configuração descrita abaixo.



LIMITAÇÕES da interface USB-C

CELULAR – O celular não consegue suprir o consumo da mesa através da USB-C. A mesa não vai ligar, ou ficará muito fraca. Veja abaixo a configuração para celular.

VOLUME DO FONE DE OUVIDO – O uso da saída de fone da mesa aumenta o consumo através da USB-C. A mesa poderá desligar sozinha ou ficar fraca se o volume do fone estiver alto ou se algum canal da mesa clipar.



USB-C COMO ENTRADA PARA FONTE EXTERNA

Mude a chave DC/PC para a posição DC para usar a fonte de alimentação externa.
Ligue a mesa direto na tomada usando o adaptador que acompanha o produto.



INTERFACE DE ÁUDIO com a FONTE EXTERNA

Para usar a interface da mesa com a fonte externa você precisará usar a entrada USB do display como interface de áudio.
Basta plugar um cabo USB-A/USB-A no display da mesa e a outra ponta no computador ou no OTG do celular.
Ligue a mesa na fonte com o cabo que acompanha o produto e mude  a chave DC/PC para a posição DC.



VANTAGENS da FONTE EXTERNA

Funcionalidade da mesa 100% – A SLIMIX possui um alto consumo para entradas USBs de computador e celular. Ligá-la em uma fonte externa garante sua total funcionalidade sem falhas ou desligamentos repentinos.

CELULAR – Com o uso da fonte externa você poderá usar a interface de áudio no celular através de adaptador OTG (não acompanha o produto).



USO DA INTERFACE NO CELULAR

Só é possível utilizando a fonte externa. Mude a chave DC/PC para a posição DC e ligue a mesa na fonte que acompanha o produto.
Use a saída USB do display da mesa para ligar no adaptador OTG do celular. Será necessário usar um cabo USB-A/USB-A 2.0. Este cabo USB-USB não acompanha o produto.



APLICAÇÕES GERAIS

  • Indicada para fazer gravações básicas, podcast, rádios online, vídeo conferências e LIVEs através do PC ou celular.
  • Indicada para trilha de áudio externa no OpenCamera e apps de câmera que permitem selecionar o microfone externo.
  • Compatível com OTG – Leia abaixo as limitações e condições para uso no celular.
  • Compatível com qualquer programa de gravação/DAW.
  • Compatível com Windows 7/8/10 e Mac (todas as versões).
  • Plug and Play – Não precisa driver, porém compatível com ASIO4ALL.
  • Não grava em multi-pista. Não permite gravar os canais em pistas individuais simultaneamente.



USO DE PLUGINS

Não indicada para tocar instrumentos reais/analógicos utilizando em tempo real os efeitos de plug-ins, devido a sua forma de monitoramento direto que não pode ser desativada, mais detalhes abaixo.
Não há limitação para inserção de plug-ins durante a mixagem e masterização.
Pode ser utilizada como saída de áudio para monitorar os samples de instrumentos virtuais trabalhando em conjunto com controladores MIDI, mais detalhes abaixo.



CONSIDERAÇÕES PARA MELHOR PROVEITO

USB-C – Verifique a posição da chave antes de ligar a mesa. Posição “PC” desativa a fonte externa e ativa a interface USB-C.
USE A FONTE EXTERNA – Se a mesa falhar ou desligar ao usar a interface USB-C, é porque a saída o USB do computador não está suprindo o consumo da mesa.



OTG – CONSIDERAÇÕES PARA MELHOR PROVEITO

Antes de utilizar no smartphone via OTG, realize o teste da interface em um computador.
Isso ajudará a identificar se o seu cabo USB-A está funcionando normalmente, bem como a função de interface.

ALIMENTAÇÃO EXTERNA – Para o uso no celular é necessário a fonte de alimentação externa. É necessário estar plugada na tomada através do cabo e o adaptador que acompanha o produto para funcionar.

APP DE FÁBRICA – A interface é compatível com cabo OTG, porém INCOMPATÍVEL com APLICATIVOS DE FÁBRICA. Necessário usar aplicativos da PlayStore.

LIMITAÇÕES no uso no smartphone/tablet, verifique todos os tópicos OTG no final da página.

CONHECER OS APLICATIVOS – Recomendamos buscar conhecimentos prévios do aplicativo a ser utilizado no site do desenvolvedor ou tutoriais na internet, pois muitos apps não são intuitivos e podem gerar frustração ao tentar utilizar a interface USB sem conhecimento prévio do programa.



MODO DE GRAVAÇÃO

Gravação MONO: Os canais 1, 2, 3 e entrada XLR do canal 4 exportam o áudio para as duas pistas L e R. Não é possível separá-los em pistas diferentes, devido à ausência do ajuste PAN.
Gravação estéreo: Apenas para o canal estéreo P10 4/5 e 6/7. Ao utilizar as duas entradas P10 simultaneamente, elas são divididas em pistas L e R.

Qualidade de gravação:
Resolução: 16 bits
Taxa de amostragem: 48KHz

Qualidade de reprodução:
Resolução: 16 bits
Taxa de amostragem: 48KHz



ENTRADA USB (Entrada do DISPLAY) – MODO INTERFACE

ENTRADA USB A – Para utilizar a função INTERFACE USB do display é necessário conectar o cabo “USB A” através da entrada USB do display. A entrada USB-C traseira será usada para alimentação.

CHAVE DC/PC – Mude a chave para a posição DC e ligue a mesa na fonte.
Basta plugar a mesa na entrada USB do computador utilizando um cabo USB A–USB A.
Automaticamente o display da mesa irá selecionar o modo USB.



BLUETOOTH

Reproduza as músicas de seu celular, tablet, notebook, etc. diretamente em sua mesa através da conexão bluetooth. Não é possível enviar o som da mesa para esses dispositivos através do bluetooth, apenas reproduz o som do dispositivo na mesa. Reprodução em estéreo.

Curto alcance – Máximo 10m sem barreiras, pode variar para menos de acordo com a potência de emissão do dispositivo móvel.
Reprodução do bluetooth: Som estéreo.
Envia o som para o canal 6/7.

ATIVAÇÃO – Para ativar a função BLUETOOTH basta desconectar os dispositivos USB da entrada da mesa. Automaticamente o modo bluetooth é ativado.
Não é possível utilizar a função INTERFACE ou leitor de PENDRIVE junto com o bluetooth.
É necessário escolher entre as funções.



GRAVAÇÃO NO PENDRIVE

Grave o som da mesa diretamente em seu pendrive. Basta plugar o seu pendrive formatado em FAT32, e selecionar o modo de gravação através do botão MODE e PROGRAM.

Modo de gravação MONO: Canais 1, 2, 3 e entrada XLR canal 4.
Modo de gravação ESTÉREO: Apenas para o canal 4/5 e 6/7 usando as entradas P10 simultaneamente.

Formato do arquivo: .MP3
Qualidade do arquivo: 192kbps
Taxa de amostragem: 44KHz



CANAL E SEUS RECURSOS

PHANTOM POWER +48V – Apenas para as entradas XLR.
3 canais MONO com entradas combo XLR/P10 – XLR (MIC/balanceada) e P10 (LINE/não balanceada).
1 canal estéreo/mono – Entrada XLR funciona MONO. As entradas P10 LINE funcionam divididas em L e R.
1 canal ESTÉREO – Entradas 3 e 4 em P10(não balanceada). Permite ligar um teclado musical ou saídas L e R de outros equipamentos de áudio. NÃO RECOMENDADO PARA MICROFONE.
Entrada P2 TO CH1 – Permite ligar um microfone lapela no canal 2.
GAIN – Ajuste de ganho apenas nos canais de 1 a 4. No canal 4/5 o ganho é apenas para a entrada XLR.
Equalizador de 2 bandas – Agudo e grave.
Botão LINE/USB – Esta chave desabilita as entradas 6/7 e passa a utilizar o canal para receber o som do USB e do Bluetooth.
Botão EFF – Adiciona o efeito nos canais, não possui volume de efeito em cada canal.
Não possui MUTE por canal.
Não possui ajuste de PAN por canal.
Não possui pré escuta.



SAÍDAS DE ÁUDIO e VOLUMES PRINCIPAIS

MAIN OUT – Saídas principais em P10 não balanceada. Saída para caixa ativas, amplificadores, etc.
PHONES – Saída estéreo em P10 com amplificação para fones. Não é independente do volume master L/R. Não possui pré escuta dos canais.
Vol. L/R – Controla o volume das saídas principais MAIN e controla o volume da gravação/transmissão. Afeta o volume dos fones.
Vol. PHONES – Volume da saída de phones. Não é independente do volume L/R.
Vol. EFF – Volume geral do efeito da mesa.



SAÍDAS AUXILIARES

Este modelo de mesa NÃO POSSUI saída auxiliar.



EFEITOS

Qualidade 24 bits.
88 programações de efeitos, incluindo REVERB, DELAY, CHORUS.

Botão MODE permite selecionar ativar a troca de efeito.
Botão PROGRAM permite escolher entre os 88 presets de efeito.
Vol EFF – Volume geral do efeito da mesa.



ESPECIFICAÇÕES GERAIS

  • Material: Carcaça em metal com laterais em plástico endurecido.
  • Fonte de Alimentação: DC 5V 2000mA.
  • Compatível com Windows e Mac (todas as versões).
  • 4 canais (1 XLR-P10) + 1 estéreo + entrada mini para microfone e saída para fone.
  • 48v phantom power.
  • Bluetooth/USB/MP3 Digital Audio.
  • Conversor mono (canais 1, 2 e 3).
  • Conversor estéreo (para os canais 6/7 e 4/5 usando as entradas P10).
  • 99 efeitos com visor.
  • Gravador de som.
  • Dimensões (L×C×A): 20,5×18×4,1cm
  • Comprimento do cabo: 1,03m



Lista de Pacote:

Mesa ARC-SLIMIX-7
Adaptador AC/DC 5V 2000mA
Cabo USB-A/USB-C



USANDO COMO MESA DE SOM COMPACTA

Pode ser utilizada como uma mesa convencional, utilizando o adaptador 5V 2000mA como alimentação que acompanha o produto. Mude a chave DC/PC para a posição DC.



LIGANDO EM CAIXAS DE SOM ATIVAS OU EM AMPLIFICADORES

Utilize as saídas MAIN OUT para ligar suas caixas ativas ou amplificadores.
Não possui saída auxiliar para monitores, porém pode ser utilizada a saída de fone para retirar o sinal de monitoramento.



GRAVAÇÃO DE FAIXAS SUBSEQUENTES

Esta mesa não permite gravar faixas subsequentes. Não é possível monitorar uma faixa guia através das saídas da mesa, ao mesmo tempo em que se grava uma nova faixa. O som das faixas anterior irá se misturar. Isso ocorre devido à mesa não possuir um corte de loopback, assim todo o som que é reproduzido pelo computador é reenviado pela interface na gravação/transmissão.

A única forma de contornar essa limitação é utilizando outras saídas de áudio para monitorar as faixas já gravadas.

A proposta dessa mesa/interface é gravações simples, podcast vídeo conferências e lives.



SISTEMA DE MONITORAMENTO DIRETO (TEMPO REAL)

Esta interface possui um sistema de monitoramento direto, onde o sinal do pré-amplificador é direcionado diretamente para os fones e saídas MAIN OUTs, isso proporciona um retorno em tempo real do som que está entrando na interface.



SOBRE O USO COM PLUG-INS DE EFEITO

Não permite tocar ou cantar enquanto se utiliza os plug-ins de efeito (também conhecidos como VST), pois acaba misturando o som limpo que entra nos canais e o som processado pelos plugins em suas saídas de áudio. Isso ocorre devido ao monitoramento direto da interface, ele não pode ser desativado para manter apenas o monitor playback (som que vem do computador). Entretanto após a faixa gravada é possível adicionar os efeitos sem problemas.

Para instrumentos virtuais MIDI esta interface pode ser utilizada como saída de áudio para escutar os samples.



SOBRE MIXAGEM E MASTERIZAÇÃO COM PLUG-INS

Após a faixa já gravada adicionar um plug-in não irá interferir em nenhum processo de monitoramento. Não haverá limitações.



SOBRE PROGRAMAS DE GRAVAÇÃO/DAW

Não há restrição para nenhum programa de gravação/DAW, uma vez reconhecida pelo sistema operacional basta selecionar USB Audio device como dispositivo de áudio no programa DAW.
Entretanto só é possível fazer gravações muito simples. Não é possível gravar uma faixa seguida da outra, pois o som das duas irá se misturar.
O monitoramento do software precisa estar desativado para evitar loop.
A única forma de contornar essas limitações é utilizar outro dispositivo de áudio para monitorar as faixas, utilizando a mesa SLIMIX apenas como entrada de áudio.



USO EM LIVES E PROGRAMAS DE STREAM (OBS)

Para utilizar a mesa como fonte de áudio nas transmissões ao vivo, basta selecionar USB Audio device como opção de microfone nas plataformas utilizadas ou em seu programa de stream (ex: OBS).



USO EM REUNIÕES POR VÍDEO

Para utilizar a mesa como fonte de áudio em plataformas de reunião como Skype, Microsoft teams, Zoom Cloud meeting, Google meet, etc. Basta selecionar a USB Audio Device como opção de microfone.



OTG – UTILIZE A SAÍDA USB-A DO DISPLAY (cabo não acompanha o produto)

Será necessário usar a saída USB-A para usar a interface USB no celular. A entrada USB-C traseira será utilizada como fonte de alimentação.
O cabo USB-A não acompanha o produto.



OTG – ALIMENTAÇÃO POR FONTE EXTERNA 5V 2A (acompanha o produto)

Para usar via OTG a mesa precisa estar ligada diretamente na tomada através da fonte que acompanha o produto.
A chave na parte traseira precisa estar na posição DC.



OTG – NEM TODOS OS SMARTPHONES SÃO COMPATÍVEIS COM OTG

Certifique-se de que o seu dispositivo é compatível com OTG. Aplicativos como o USB OTG CHECKER realizam uma análise rápida de compatibilidade.



OTG – ATIVAR DEPURAÇÃO DE USB

Ative a depuração de USB de seu dispositivo, ela é necessária para o dispositivo USB ser alimentado e enviar o áudio. Cada versão do Android possui um caminho para ativar a depuração de USB, procure por tutoriais de acordo com sua versão de Android.



OTG – INCOMPATÍVEL COM APLICATIVOS DE FÁBRICA

Aplicativos instalados de fábrica não reconhecem interfaces USB. A interface externa não funcionará no app de câmera e de gravador de áudio instalados de fábrica.



OTG – APLICATIVOS PLAYSTORE – LIVE/TRANSMISSÃO AO VIVO

Teste feito com XIAOMI REDMI NOTE 7 com depuração USB ativada.
Compatível com Streamlabs OBS para celular, transmissões ao vivo.
Compatível com FACEBOOK LITE.



OTG – DAW para celular

Pode ser usada para GRAVAÇÕES SIMPLES!
Não é possível gravar faixas subsequentes!
Não é possível usar com PLUG-INS de efeito!
Não é possível desativar o monitoramento das entradas!
Teste feito com XIAOMI REDMI NOTE 7 com depuração USB ativada.
Compatível com qualquer DAW que permitir selecionar interface USB, exemplo: N-TRACK, AUDIO EVOLUTION, BANDLAB.



OTG – Aplicativo de câmera para celular

Para gravação de vídeo com áudio externo da interface de áudio é necessário que o aplicativo de câmera permita selecionar o microfone externo como fontes de áudio

OPENCAMERA – É um dos aplicativos de câmera que permite fazer esta configuração.



OTG – COMO ESCOLHER APLICATIVOS

Certifique-se de que o aplicativo de seu interesse permite selecionar um microfone externo e que este aplicativo reconhece microfones/interfaces USB.
